OUVRAGES HYDRAULIQUES

Vos besoins sont liés à la gestion et/ou à l’exploitation de cours d’eau (barrages, vannes, moulins, passes à poissons, etc) ?

FEUGIER Environnement vous accompagne de la conception à la réalisation de votre solution mécanique ou éléctromécanique, pour vous permettre de réguler, produire de l’hydroélectricité, irriguer, etc.

CRICS À CRÉMAILLÈRES

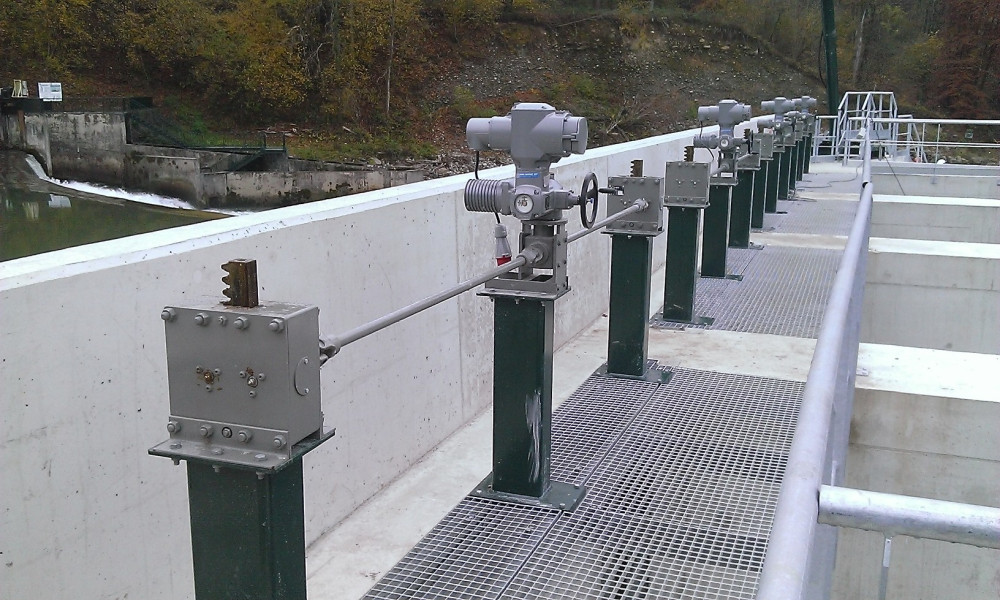

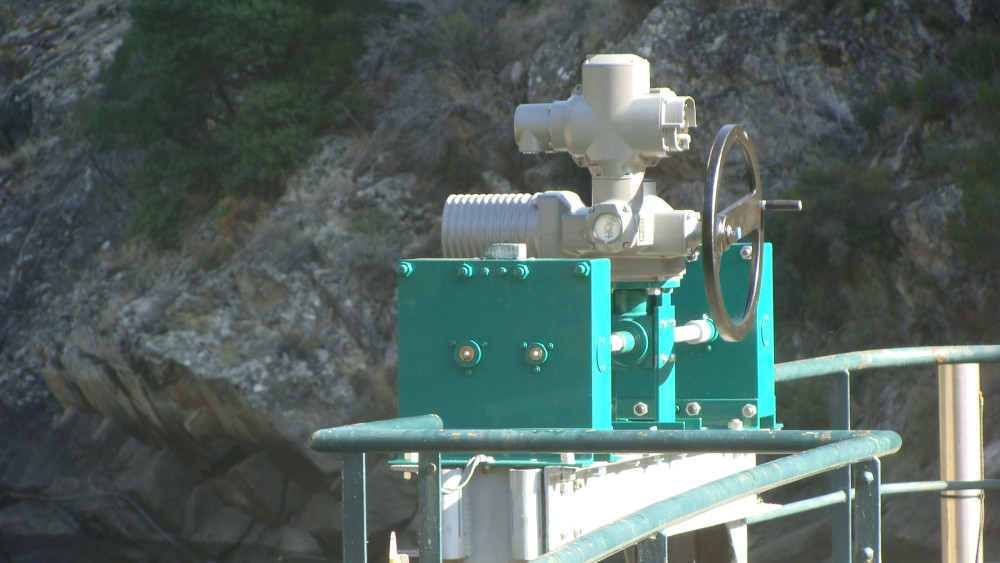

Feugier cric à cremaillère

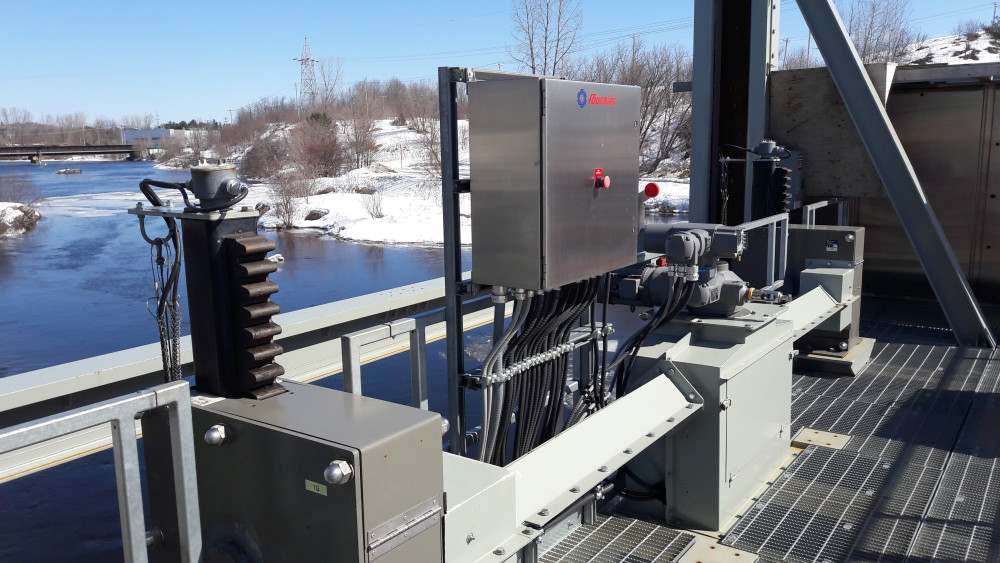

Feugier cric à cremaillère

FEUGIER Environnement vous fait partager son expérience presque bicentenaire et son expertise pour construire votre application sur la base de solutions techniquement éprouvées dans le respect de l’environnement.

UN LARGE CHOIX DE PRODUITS

  Capacités Montage Crémaillère Fixation Entraînement
Cric de Vanne 0.25T à 25T isolé Normale ou renforcée Sur cornières / En applique ... Manuel ou motorisé
0.5T à 50T accouplé
Cric pour clapet 1T à 10T* isolé Normale ou renforcée Sur support oscillant Manuel ou motorisé
2T à 15T* accouplé
Cric pivotant 500Kg* isolé avec ou sans réhausse Normale Sur platines Manuel ou motorisé

*Pour demande superieure nous consulter

UN BUREAU D’ÉTUDE DÉDIÉ, UN ATELIER NUMÉRISÉ SONT À VOTRE SERVICE POUR :

    • Une conception 3D (station CAO, FAO)

    • Une fabrication en propre (y compris les crémaillères), à l’aide d’un parc machines à commande numérique

    • Une finition à la demande (métallisation, peinture, etc) une livraison sur site avec un accompagnement sur demande, à la mise en service
Feugier cric à cremaillère
  • Cric isolé motorisé cremaillère standard

    Cric isolé motorisé cremaillère standard

  • Cric isolé manuel cremaillère standard

    Cric isolé manuel cremaillère standard

  • Cric isolé motorisé cremaillère renforcée

    Cric isolé motorisé cremaillère renforcée

  • Cric isolé manuel cremaillère renforcée

    Cric isolé manuel cremaillère renforcée

  • Cric pivotant avec rehausse sans renvoi

    Cric pivotant avec rehausse sans renvoi

  • Cric pivotant sans rehausse

    Cric pivotant sans rehausse

  • Crics accouplés manuels cremaillère standard

    Crics accouplés manuels cremaillère standard

  • Crics accouplés motorisés cremaillère standard

    Crics accouplés motorisés cremaillère standard

  • Crics accouplés manuels cremaillère renforcée

    Crics accouplés manuels cremaillère renforcée

  • Crics accouplés motorisés cremaillère renforcée

    Crics accouplés motorisés cremaillère renforcée



TÉLECHARGEMENTS

CALCULATEUR

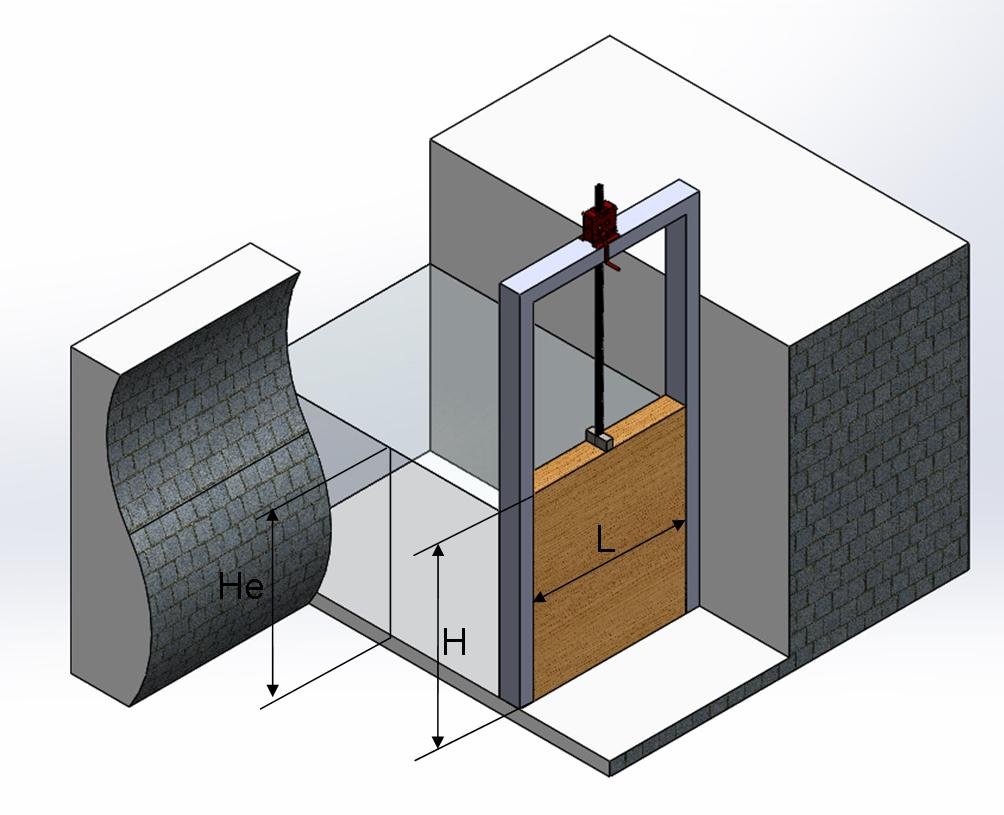

  • Vanne de surface sans contrepression aval

    Vanne de surface sans contrepression aval

    Rappel de la formule :

    Q = L x He2
    2
    L (Larg. vanne) :
     cm
    He (Haut. eau amont) :
     cm
    Q :
     kg

    Rappel de la formule : E = (Q x f) + P

    Poids estimé de la vanne :
     kg
    Type de glissement :
    E :
     kg

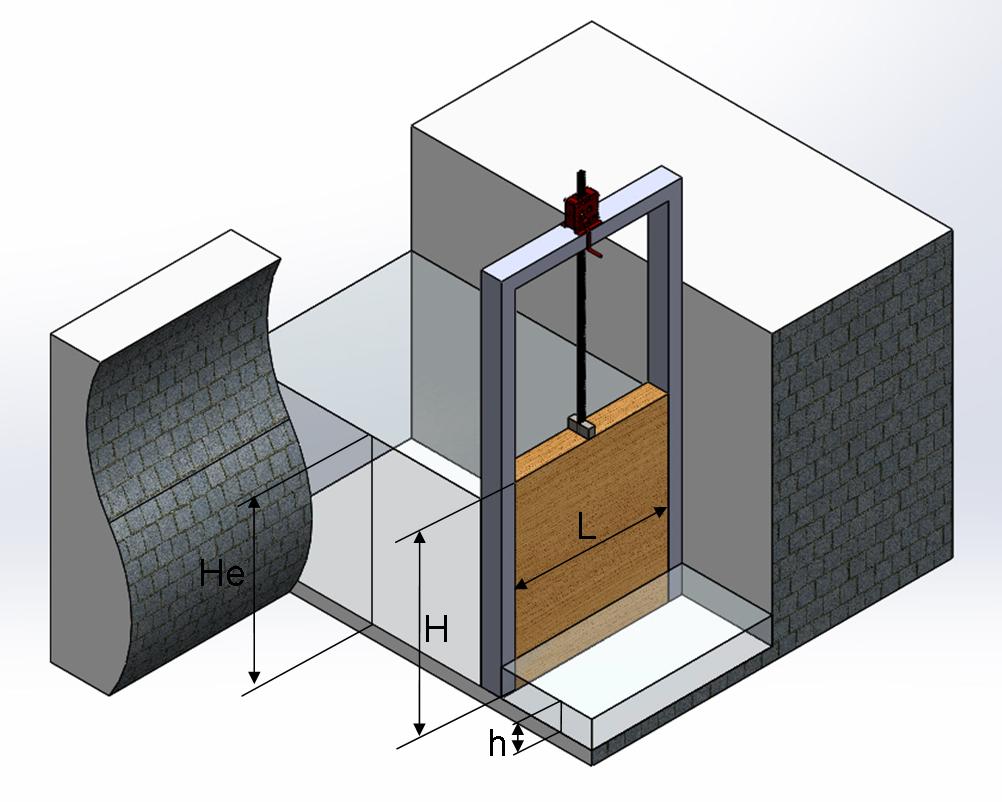

  • Vanne de surface avec contrepression aval

    Vanne de surface avec contrepression aval

    Rappel de la formule :

    Q = L x (He2 - h2)
    2
    L (Larg. vanne) :
     cm
    He (Haut. eau amont) :
     cm
    h (Haut. eau aval) :
     cm
    Q :
     kg

    Rappel de la formule : E = (Q x f) + P

    Poids estimé de la vanne :
     kg
    Type de glissement :
    E :
     kg

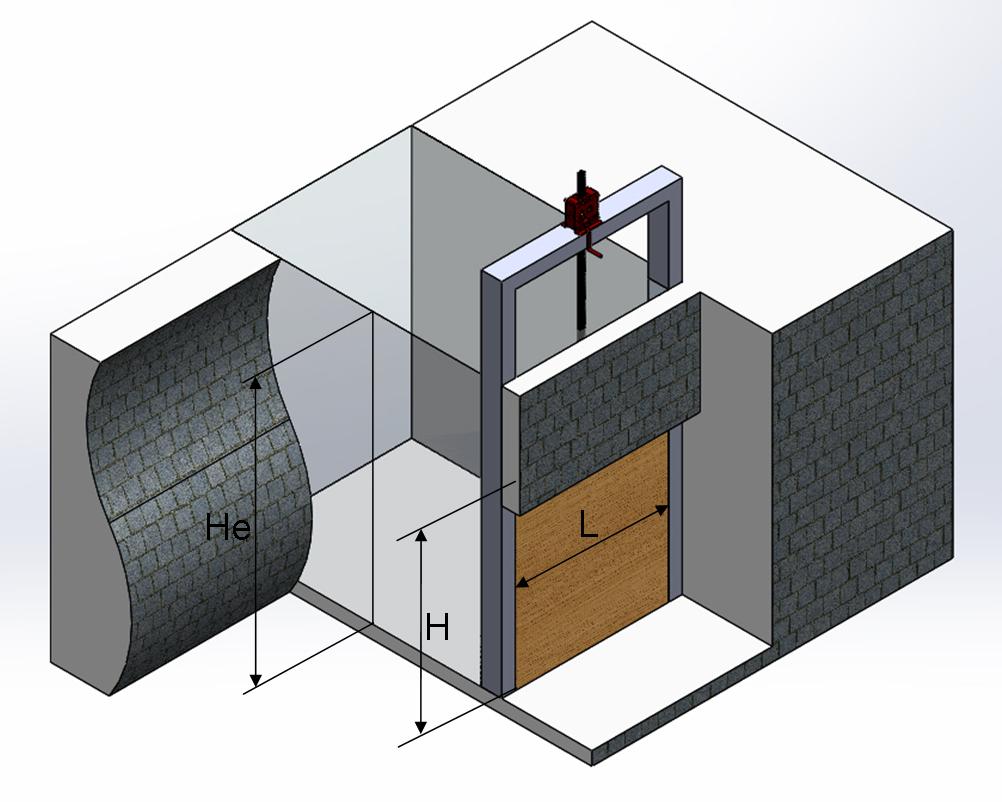

  • Vanne noyée en amont sans contrepression aval

    Vanne noyée en amont sans contrepression aval

    Rappel de la formule :

    Q = L x (He2 x (He - H)2)
    2
    L (Larg. vanne) :
     cm
    He (Haut. eau amont) :
     cm
    H (haut. vanne) :
     cm
    Q :
     kg

    Rappel de la formule : E = (Q x f) + P

    Poids estimé de la vanne :
     kg
    Type de glissement :
    E :
     kg

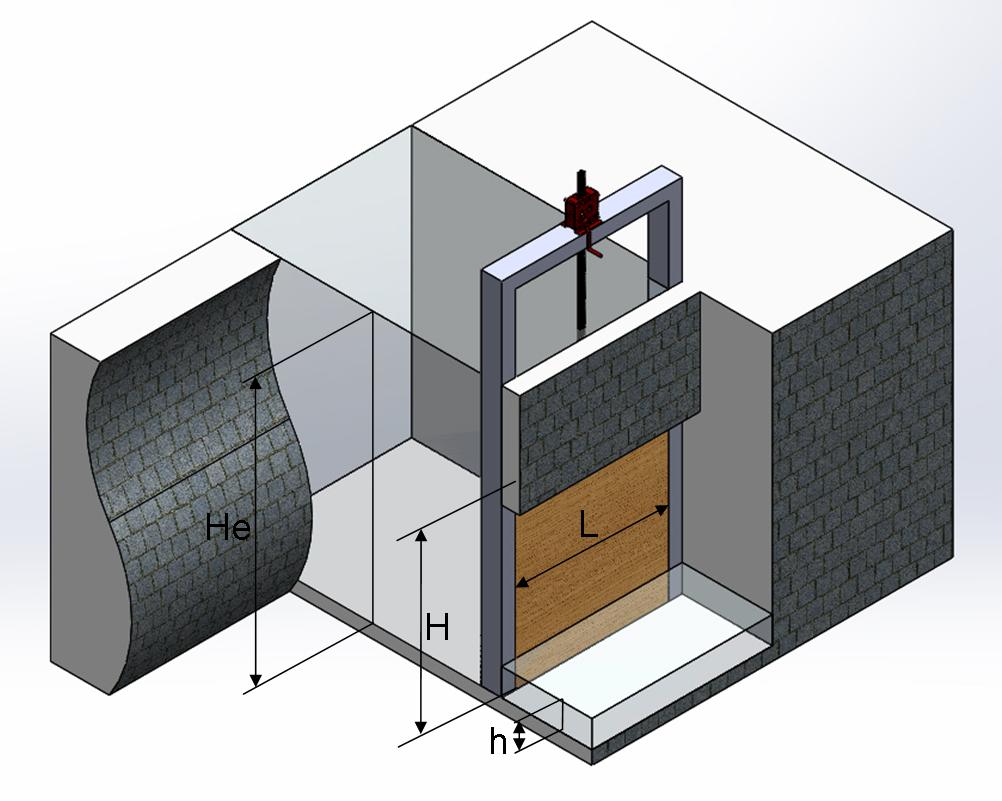

  • Vanne noyée en amont avec contrepression aval

    Vanne noyée en amont avec contrepression aval

    Rappel de la formule :

    Q = L x (He2 -(He - H)2 - h2)
    2
    L (Larg. vanne) :
     cm
    He (Haut. eau amont) :
     cm
    H (haut. vanne) :
     cm
    h (Haut. eau aval) :
     cm
    Q :
     kg

    Rappel de la formule : E = (Q x f) + P

    Poids estimé de la vanne :
     kg
    Type de glissement :
    E :
     kg

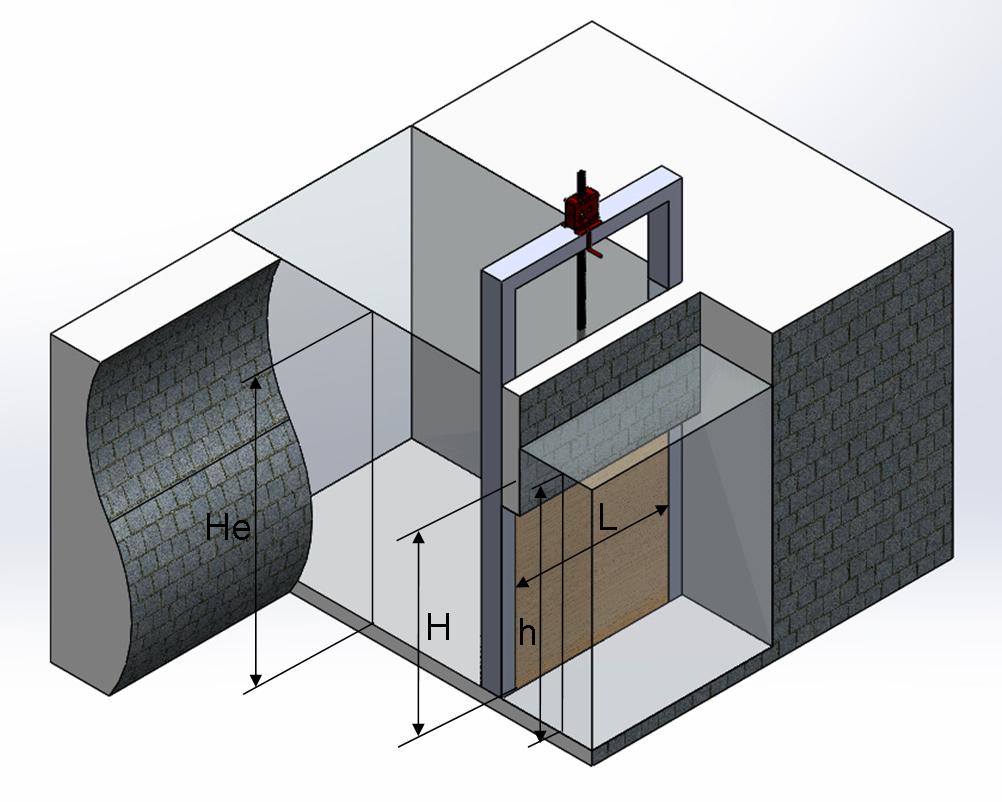

  • Vanne noyée en amont et en aval

    Vanne noyée en amont et en aval

    Rappel de la formule :

    Q = L x (He2 - (He - H)2 - h2 + (h - H)2)
    2
    L (Larg. vanne) :
     cm
    He (Haut. eau amont) :
     cm
    H (haut. vanne) :
     cm
    h (Haut. eau aval) :
     cm
    Q :
     kg

    Rappel de la formule : E = (Q x f) + P

    Poids estimé de la vanne :
     kg
    Type de glissement :
    E :
     kg

OUVRAGES HYDRAULIQUES

VÉRINS ÉLECTROMÉCANIQUES

FEUGIER Environnement vous propose des systèmes de vérins électromécaniques gage de fiabilité et de robustesse.

Feugier vérins électromécaniques

Caractéristiques techniques des vérins électromécaniques

Type de vérin :
  • Vérin avec vis en rotation et écrou de déplacement
  • Vérin avec vis traversante
Matériaux
  • Vis en inox
  • Tige Chromé dur
  • Tige Céramique
Motorisation
  • 400V TRI
Peintures & traitements
  • Peinture polyuréthane
  • Autres peintures sur demande

FEUGIER ENVIRONNEMENT EST À VOTRE ÉCOUTE ET VOUS APPORTE UN CONSEIL PERSONNALISÉ

  • Un bureau d’étude dédié
  • Une conception 3D (station CAO, FAO)
  • Une finition à la demande (peinture, etc)
  • Une livraison sur site

Feugier vérins électromécaniques

VERIN MECANIQUE A CREMAILLERE NG

produit breveté Vous souhaitez opérer en régulation avec fluidité et précision et manoeuvrer des vannes même sous forte charge.

Le verin mécanique à crémaillère NG est la solution efficace et compétitive pour une régulation optimisée.


verin mecanique a cremaillere ng ts

NG-TS

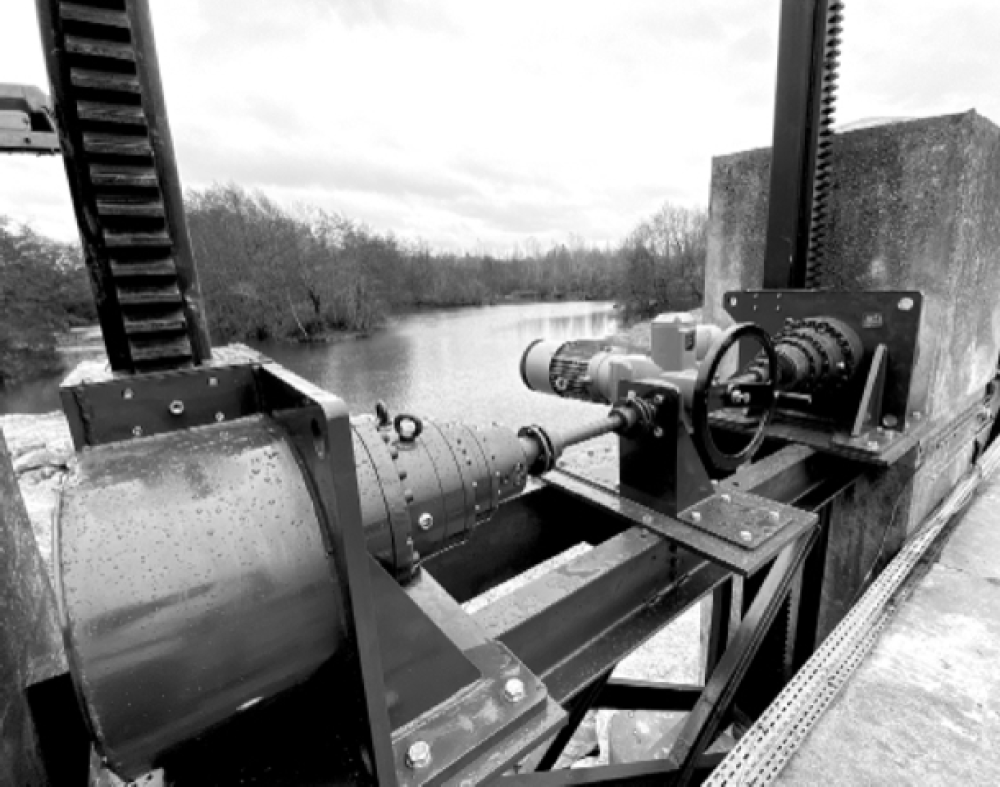

verin mecanique a cremaillere feugier environnement 3

verin mecanique a cremaillere ng tr

NG-TR

Le Vérin mécanique à crémaillère NG FEUGIER Environnement offre l’opportunité aux exploitants d’ouvrages hydrauliques d’opérer en régulation sans contraintes leurs vannes.

Points forts

  • Régulation aiséeRégulation aisée
  • Large plage de réductionLarge plage de réduction
  • Capacité : fortes charges jusqu’à 200 TonnesCapacité : fortes charges
    jusqu’à 200 Tonnes
  • Résistance au flambageRésistance au flambage
  • Lubrification permanenteLubrification permanente
  • Entretien simple et réduitEntretien simple et réduit
  • Coût global compétitifCoût global compétitif
  • Impact environnemental limitéImpact environnemental limité

Points techniques

  • Haut rendementHaut rendement
  • Vitesse d’opération élevée jusqu’à 2m/minVitesse d’opération élevée
    jusqu’à 2m/min
  • Système innovant & breveté - Dépot de Brevet N°1760404Système innovant & breveté
    Dépot de Brevet N°1760404
  • Descente gravitaire possibleDescente gravitaire possible
  • Interfaces multiples de motorisation Electrique ou hydrauliqueInterfaces multiples de motorisation
    Electrique ou hydraulique
  • LongévitéLongévité

TÉLECHARGEMENTS

OUVRAGES HYDRAULIQUES

BATARDEAUX

Les batardeaux en aluminium sont des solutions légères permettant de réaliser des barrages temporaires sur les cours d’eau, au droit des vannes d’ouvrages hydrauliques, des passes à poissons, etc.

Grâce à sa propre gamme de produits, FEUGIER Environnement vous accompagne dans la définition et la réalisation de votre solution de batardage sur-mesure.

Feugier batardeaux

EDF - Barrage Temple sur Lot



Feugier batardeaux

Smage du Gardon - passe à poissons



Feugier batardeaux

Bassin de rétention



Feugier batardeaux

VNF - Digue de Lauterbourg



Feugier batardeaux

Obturation de canal pour maintenance



  • Batardeau Modul

    Batardeau Modul

  • Batardeau Modul pose en engravue

    Batardeau Modul pose en engravue

  • Batardeau Modul pose en engravue vue plongeant

    Batardeau Modul pose en engravue vue plongeant

  • Batardeau Modul pose en tableau

    Batardeau Modul pose en tableau

  • Batardeau Modul pose en applique vue plongeant

    Batardeau Modul pose en applique vue plongeant

  • Batardeau linéaire Modul

    Batardeau linéaire Modul



OUVRAGES HYDRAULIQUES

AIGUILLES DE BARRAGE

Nos aiguilles de barrage en alliage d’aluminium sont conçues pour apporter une étanchéité optimisée et une simplicité de mise en place.

UN BUREAU D’ÉTUDE DÉDIÉ, UN ATELIER NUMERISÉ SONT À VOTRE SERVICE POUR :

    • Une conception sur-mesure, avec note de calcul

Canal de Provence Barrage anti-sel Vigueirat

Canal de Provence
Barrage anti-sel Vigueirat



  • Une fabrication sur-mesure dans nos propres ateliers de production
EDF - Barrage de Montrigon

EDF - Barrage de Montrigon

TYPE MODELES MATERIAUX POSE SUPPORTS
MODUL 1 TYPE 6106 T6 HORIZONTALE SUR BETON
AIGUILLES 2 TYPES 6005 T6 VERTICALE SUR BETON /
STRUCTURE ACIER

*Pour demande superieure nous consulter

  • Aiguilles de barrage

    Aiguilles de barrage

  • Aiguilles de barrage vue aval

    Aiguilles de barrage vue aval

  • Aiguilles de barrage vue amont

    Aiguilles de barrage vue amont

  • Aiguilles de barrage vue dessus

    Aiguilles de barrage vue dessus



DROMES

Vous rencontrez des désagréments engendrés par la circulation de débris sur vos ouvrages hydrauliques ?
FEUGIER Environnement vous propose un système de contrôle des débris flottants sur-mesure.

Simple d’utilisation, efficace, économique et résistant dans le temps, la Drome est la solution optimale pour protéger vos barrages et autres installations des débris tels que les arbres, les feuilles, les ordures, la glace, etc.
Grâce à sa résistance à des charges importantes, elle peut être installée sur des ouvrages d’envergures.

Conseil Départemental du Jura - Rivière d’Ain

Conseil Départemental du Jura - Rivière d’Ain
